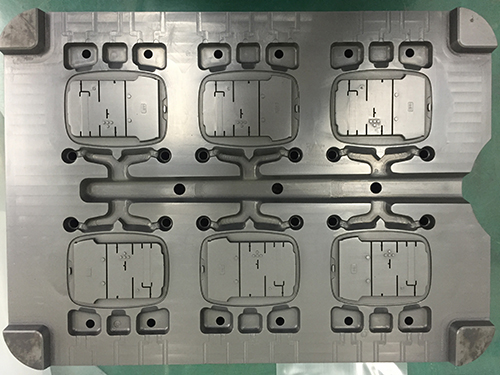

模材热烈及冲蚀的原因：

1.模材不良

2. 热处理

3. 设计

4. 电火花加工

5. 压铸参数

6. 维护

钢材的要求

低的含硫量：在液态铁中，硫有无限的熔解度，在固态铁中则有限。因此，钢液凝固时，钢的晶粒周

围会析出*后凝固的硫化铁。Fe与Fes形成低熔点的共晶体溶点为988℃，当有氧存在时，生成氧硫化物，其熔点更低，这种低熔点的夹杂物在铸件退火或锯锭锻造加热时熔化，产生薄弱环节，在热应力，收缩应力、打击力等作用下很容易拉裂、形成裂纹。这就是硫造成钢热脆性的机理。硫对钢的机械性能也非常有害，特别对冲击韧性的影响。
